玻璃钢储罐产品适用说明
技术特点
(1) 现场立式缠绕技术, 客户可有效监理, 有效控制产品质量。
(2) 封头分片在玻璃钢专业工厂厂房内制作, 现场拼接成型。
(4) 对高端客户选取金属模具镜面内衬技术，确保筒体形状准确，内衬光滑。
(5) 筒体缠绕时加入单向布, 可有效增强轴向强度。
(6) 筒体与罐底采用插接形式或对接两种接头形式, 客户可自行选取。
设备特点
(1) 采用电脑控制设备运转。
(2) 采用大功率变频调速电机作为强劲动力, 设备总驱动达50吨, 是目前国内较大规格的立式缠绕机。
(3) 采用立体钢结构模具, 充分保证模具整体结构强度以及准确的几何形状/尺寸, 最大缠绕直径可达25米。
(4) 使用大流量树脂喷枪确保内衬层的品质。
(5) 可同时缠绕60根无碱玻璃纤维缠绕纱, 纱片宽度可达120毫米, 缠绕速度快。
(6) 先进的浸胶槽可确保树脂浸透速度 , 有效保证筒体强度。
(7) 拥有目前国内较高的缠绕小车,升降范围0---10米, 可一次性缠绕10米筒体，内外无接头。
(8) 设备动力/控制部分均采用西门子组件, 可靠性好。
(9) 所有设备组件可装在一辆10吨加长卡车上运至施工现场。
工艺流程

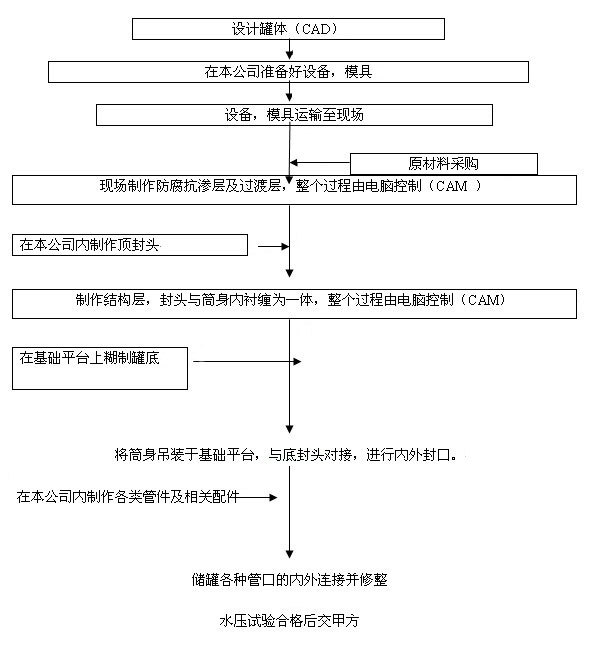

工艺流程框图如下：

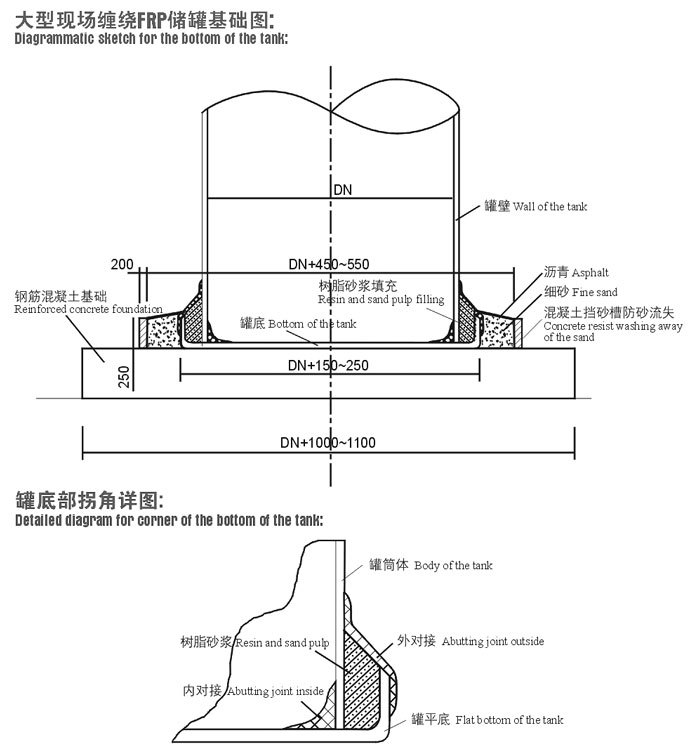

说明:
1.基础表面必须非常光滑，不平度小于等于3mm/m。
2.储罐底部直接在储罐基础上糊制。
3.储罐就位且接管安装完毕后，再制作挡砂槽。
| 现场立式缠绕大型玻璃钢储罐参数表 | |||||||||||
| 规格(毫米) | 容积(立方米) | 高度(毫米) | 规格(毫米) | 容积(立方米) | 高度(毫米) | 规格(毫米) | 容积(立方米) | 高度(毫米) | 规格(毫米) | 容积(立方米) | 高度(毫米) |
| size (mm) | volume(m3) | highness(mm) | size (mm) | volume(m3) | highness(mm) | size (mm) | volume(m3) | highness(mm) | size (mm) | volume(m3) | highness(mm) |
| 4000 | 75 | 5970 | 7500 | 400 | 9050 | 9500 | 500 | 7050 | 12000 | 500 | 4420 |
| 100 | 7960 | 450 | 10190 | 550 | 7760 | 550 | 4860 | ||||
| 125 | 9950 | 500 | 11320 | 600 | 8460 | 600 | 5310 | ||||
| 4500 | 75 | 4720 | 8000 | 150 | 2980 | 650 | 9170 | 650 | 5750 | ||
| 100 | 6290 | 200 | 3980 | 700 | 9880 | 700 | 6190 | ||||
| 125 | 7860 | 250 | 4970 | 750 | 10580 | 750 | 6630 | ||||
| 150 | 9430 | 300 | 5970 | 800 | 11290 | 800 | 7070 | ||||
| 5000 | 100 | 5090 | 350 | 6960 | 10000 | 300 | 3820 | 850 | 7520 | ||
| 125 | 6370 | 400 | 7960 | 350 | 4460 | 900 | 7960 | ||||
| 150 | 7640 | 450 | 8950 | 400 | 5090 | 950 | 8400 | ||||
| 200 | 10190 | 500 | 9950 | 450 | 5730 | 1000 | 8840 | ||||
| 5500 | 100 | 4210 | 550 | 10940 | 500 | 6370 | 1100 | 9730 | |||
| 125 | 5260 | 600 | 11940 | 550 | 7000 | 1200 | 10610 | ||||
| 150 | 6310 | 8500 | 200 | 3520 | 600 | 7640 | 1300 | 11490 | |||
| 200 | 8420 | 250 | 4410 | 650 | 8280 | 13000 | 300 | 2260 | |||
| 250 | 10520 | 300 | 5290 | 700 | 8910 | 400 | 3010 | ||||
| 6000 | 125 | 4420 | 350 | 6170 | 750 | 9550 | 500 | 3770 | |||
| 150 | 5310 | 400 | 7050 | 800 | 10190 | 600 | 4520 | ||||
| 200 | 7070 | 450 | 7930 | 850 | 10820 | 700 | 5270 | ||||
| 250 | 8840 | 500 | 8810 | 900 | 11460 | 800 | 6030 | ||||
| 300 | 10610 | 550 | 9690 | 11000 | 300 | 3160 | 900 | 6780 | |||
| 6500 | 125 | 3770 | 600 | 10570 | 350 | 3680 | 1000 | 7530 | |||
| 150 | 4520 | 650 | 11450 | 400 | 4210 | 1100 | 8290 | ||||
| 200 | 6030 | 9000 | 200 | 3140 | 450 | 4740 | 1200 | 9040 | |||
| 250 | 7530 | 250 | 3930 | 500 | 5260 | 1300 | 9790 | ||||
| 300 | 9040 | 300 | 4720 | 550 | 5790 | 1400 | 10550 | ||||
| 350 | 10550 | 350 | 5500 | 600 | 6310 | 1500 | 11300 | ||||
| 7000 | 125 | 3250 | 400 | 6290 | 650 | 6840 | 14000 | 300 | 1950 | ||
| 150 | 3900 | 450 | 7070 | 700 | 7310 | 400 | 2600 | ||||
| 200 | 5200 | 500 | 7860 | 750 | 7890 | 500 | 3250 | ||||
| 250 | 6500 | 550 | 8650 | 800 | 8420 | 600 | 3900 | ||||
| 300 | 7800 | 600 | 9430 | 850 | 8940 | 700 | 4550 | ||||
| 350 | 9090 | 650 | 10220 | 900 | 9470 | 800 | 5200 | ||||
| 400 | 10390 | 700 | 11000 | 950 | 10000 | 900 | 5850 | ||||
| 7500 | 125 | 2830 | 750 | 11790 | 1000 | 10520 | 1000 | 6500 | |||
| 150 | 3400 | 9500 | 250 | 3530 | 1100 | 11570 | 1100 | 7150 | |||
| 200 | 4530 | 300 | 4230 | 12000 | 300 | 2650 | 1200 | 7800 | |||
| 250 | 5660 | 350 | 4940 | 350 | 3090 | 1300 | 8440 | ||||
| 300 | 6790 | 400 | 5640 | 400 | 3540 | 1400 | 9090 | ||||
| 350 | 7920 | 450 | 6350 | 450 | 3980 | 1500 | 9740 | ||||
| 现场缠绕大型储罐参数表 | |||||||||||
| 规格(毫米) | 容积(立方米) | 高度(毫米) | 规(毫米) | 容积(立方米) | 高度(毫米) | 规(毫米) | 容积(立方米) | 高度(毫米) | 规格(毫米) | 容(立方米) | 高度(毫米) |
| size (mm) | volume(m3) | highness(mm) | size (mm) | volume (m3) | highness(mm) | size (mm) | volume(m3) | highness(mm) | size (mm) | volume(m3) | highness(mm) |
| 14000 | 1600 | 10390 | 17000 | 900 | 3970 | 19000 | 2000 | 7050 | 23000 | 1100 | 2650 |
| 1700 | 11040 | 1000 | 4410 | 20000 | 800 | 2550 | 1200 | 2890 | |||
| 1800 | 11690 | 1100 | 4850 | 900 | 2860 | 1300 | 3130 | ||||
| 15000 | 400 | 2260 | 1200 | 5290 | 1000 | 3180 | 1400 | 3370 | |||
| 500 | 2830 | 1300 | 5730 | 1100 | 3500 | 1500 | 3610 | ||||
| 600 | 3400 | 1400 | 6170 | 1200 | 3820 | 1600 | 3850 | ||||
| 700 | 3960 | 1500 | 6610 | 1300 | 4140 | 1700 | 4090 | ||||
| 800 | 4530 | 1600 | 7050 | 1400 | 4460 | 1800 | 4330 | ||||
| 900 | 5090 | 1700 | 7490 | 1500 | 4770 | 1900 | 4570 | ||||
| 1000 | 5660 | 1800 | 7930 | 1600 | 5090 | 2000 | 4810 | ||||
| 1100 | 6220 | 1900 | 8370 | 1700 | 5410 | 24000 | 1100 | 2430 | |||
| 1200 | 6790 | 2000 | 8810 | 1800 | 5730 | 1200 | 2650 | ||||
| 1300 | 7360 | 18000 | 600 | 2360 | 1900 | 6050 | 1300 | 2870 | |||
| 1400 | 7920 | 700 | 2750 | 2000 | 6370 | 1400 | 3090 | ||||
| 1500 | 8490 | 800 | 3140 | 21000 | 800 | 2310 | 1500 | 3320 | |||
| 1600 | 9050 | 900 | 3540 | 900 | 2600 | 1600 | 3540 | ||||
| 1700 | 9620 | 1000 | 3930 | 1000 | 2890 | 1700 | 3760 | ||||
| 1800 | 10190 | 1100 | 4320 | 1100 | 3180 | 1800 | 3980 | ||||
| 1900 | 10750 | 1200 | 4720 | 1200 | 3460 | 1900 | 4200 | ||||
| 2000 | 11320 | 1300 | 5110 | 1300 | 3750 | 2000 | 4420 | ||||
| 16000 | 500 | 2490 | 1400 | 5500 | 1400 | 4040 | 25000 | 1200 | 2440 | ||
| 600 | 2980 | 1500 | 5890 | 1500 | 4330 | 1300 | 2650 | ||||
| 700 | 3480 | 1600 | 6290 | 1600 | 4620 | 1400 | 2850 | ||||
| 800 | 3980 | 1700 | 6680 | 1700 | 4910 | 1500 | 3060 | ||||
| 900 | 4480 | 1800 | 7070 | 1800 | 5200 | 1600 | 3260 | ||||
| 1000 | 4970 | 1900 | 7470 | 1900 | 5490 | 1700 | 3460 | ||||
| 1100 | 5470 | 2000 | 7860 | 2000 | 5770 | 1800 | 3670 | ||||
| 1200 | 5970 | 19000 | 700 | 2470 | 22000 | 900 | 2370 | 1900 | 3870 | ||
| 1300 | 6470 | 800 | 2820 | 1000 | 2630 | 2000 | 4070 | ||||
| 1400 | 6960 | 900 | 3170 | 1100 | 2890 | ||||||
| 1500 | 7460 | 1000 | 3530 | 1200 | 3160 | ||||||
| 1600 | 7960 | 1100 | 3880 | 1300 | 3420 | ||||||
| 1700 | 8460 | 1200 | 4230 | 1400 | 3680 | ||||||
| 1800 | 8950 | 1300 | 4590 | 1500 | 3950 | ||||||
| 1900 | 9450 | 1400 | 4940 | 1600 | 4210 | ||||||
| 2000 | 9950 | 1500 | 5290 | 1700 | 4470 | ||||||
| 17000 | 500 | 2200 | 1600 | 5640 | 1800 | 4740 | |||||
| 600 | 2640 | 1700 | 6000 | 1900 | 5000 | ||||||
| 700 | 3080 | 1800 | 6350 | 2000 | 5260 | ||||||
| 800 | 3520 | 1900 | 6700 | 23000 | 1000 | 2410 | |||||
